INNUOS NET3 – COMMUTATEUR RÉSEAU AUDIOPHILE
Marque : INNUOS
- Prix normal
-
5.500,00 € - Prix normal
-
- Prix de vente
-
5.500,00 €
Une infrastructure réseau dédiée aux sources numériques exigeantes
Le commutateur réseau Innuos NET3 associe une carte WaveNET, une horloge OCXO de 25 MHz, quatre ports Ethernet Gigabit et une liaison fibre SFP dans un châssis assorti au STREAM3.
Garantie 2 ans
LIVRAISON OFFERTE OU RETRAIT EN BOUTIQUE
Conseils personnalisés
Accompagnement pour l'installation
Impossible de charger la disponibilité du retrait en boutique
Une carte WaveNET issue du NazaréNET
L’Innuos NET3 prend la relève du PhoenixNET dans un format pleine largeur coordonné au STREAM3.
Il intervient entre le routeur et les appareils audio connectés afin de leur fournir une infrastructure réseau spécialement étudiée pour cet usage.
Sa carte WaveNET est dérivée de celle développée pour le NazaréNET.
Elle ne provient pas d’un commutateur informatique standard adapté après conception, mais d’un circuit élaboré autour des contraintes propres aux installations audio.
Ses quatre ports RJ45 fonctionnent en Gigabit Ethernet.
Une application Sense compatible permettra de gérer leur vitesse individuellement et, après une prochaine mise à jour, de désactiver les connexions inutilisées.
Une horloge OCXO placée au plus près du circuit réseau
Le NET3 intègre une horloge OCXO de 25 MHz annoncée avec une précision de 3 ppb.
Elle est implantée à proximité immédiate de la puce de commutation afin d’éviter les conversions PLL nécessaires avec une horloge externe de 10 MHz.
Cette horloge fournit une référence temporelle stable au circuit réseau.
Elle ne remplace pas l’horloge interne du lecteur réseau ou du convertisseur, mais agit en amont sur le fonctionnement du commutateur.
L’alimentation dédiée et l’isolation électrique de l’oscillateur limitent les perturbations susceptibles d’affecter cette référence.
Innuos sépare ainsi les fonctions sensibles plutôt que de les alimenter depuis une ligne commune.
Quatre ports RJ45 et une liaison fibre SFP

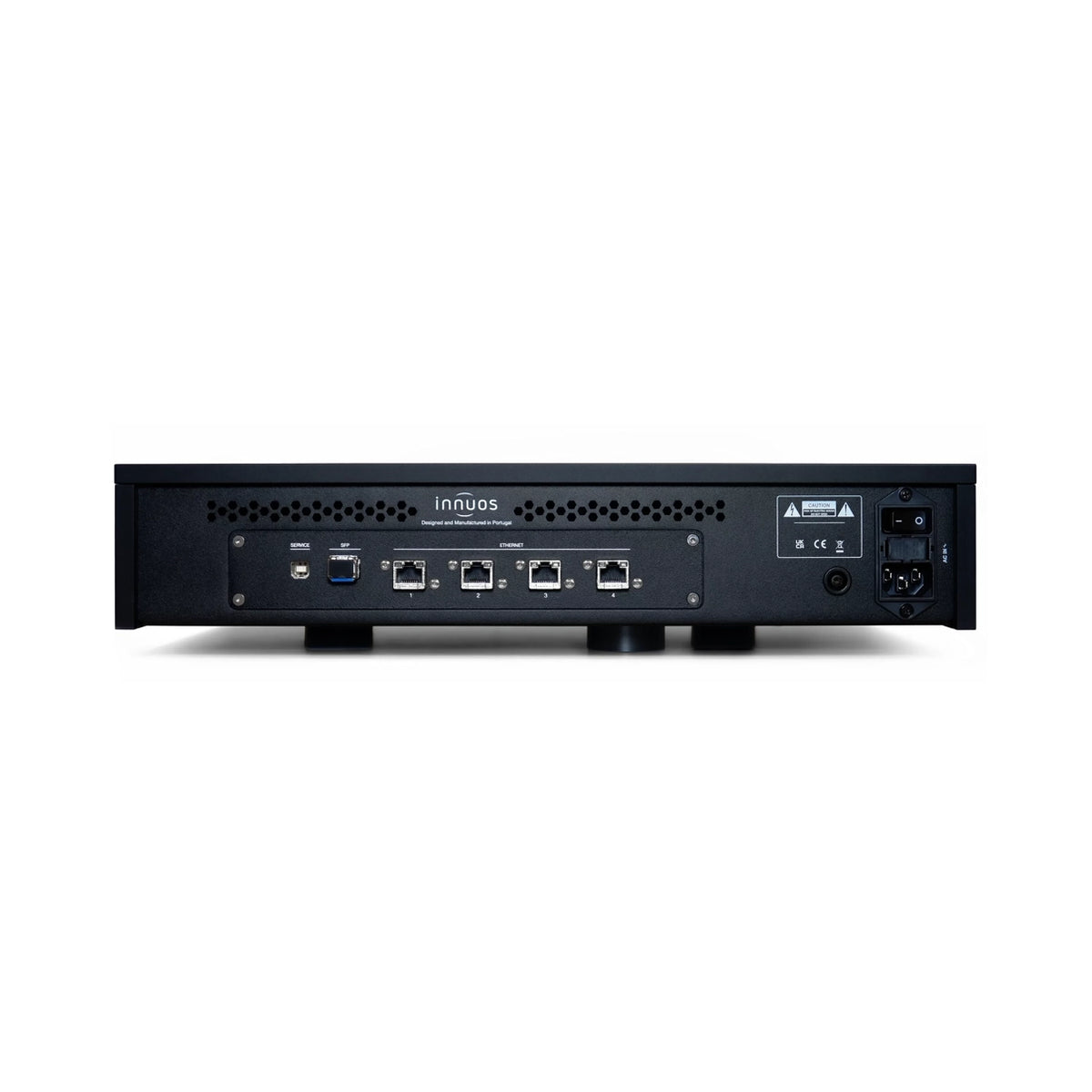

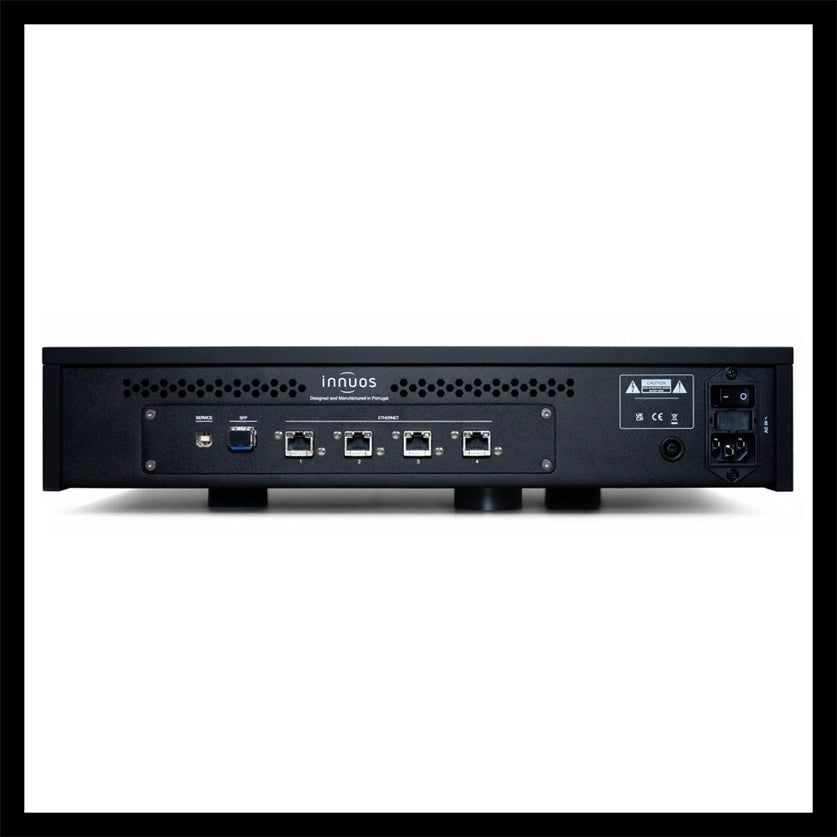

La face arrière réunit quatre ports Ethernet Gigabit pour connecter le routeur, le serveur et les sources audio, ainsi qu’un port SFP permettant d’établir une liaison fibre et de rompre la continuité électrique entre deux segments du réseau.
Cette configuration nécessite des modules et des équipements compatibles.

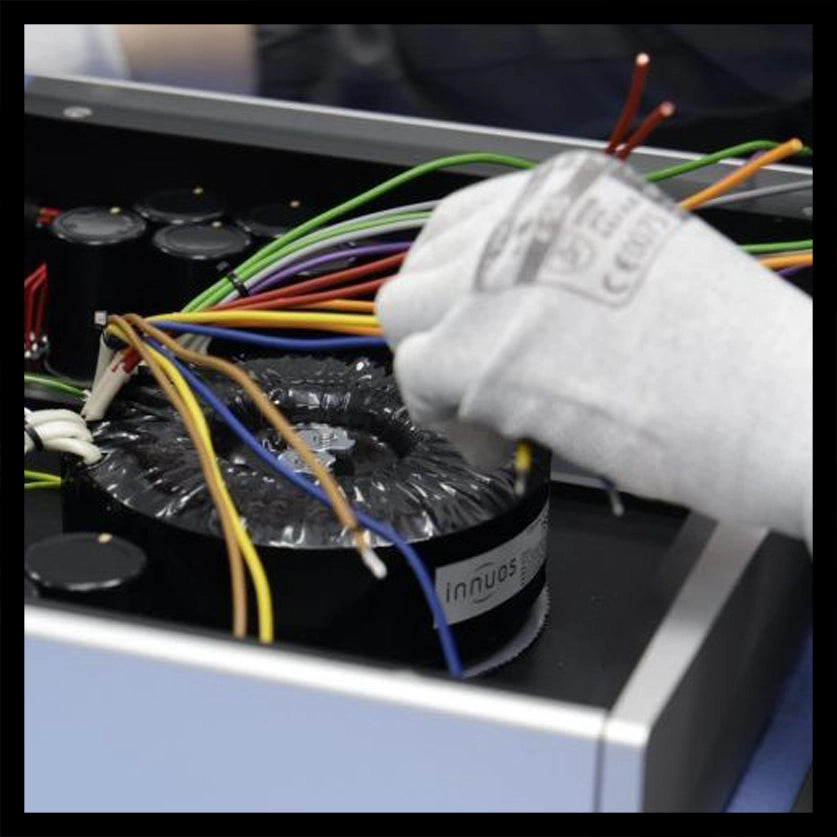

Le NET3 intègre également une alimentation linéaire TwinCX avec transformateur toroïdal, condensateurs Mundorf et deux lignes de régulation indépendantes pour l’horloge OCXO et la carte WaveNET.
Il se raccorde directement au secteur, sans alimentation LPS1 supplémentaire.
Une borne de masse de 4 mm complète la connectique.

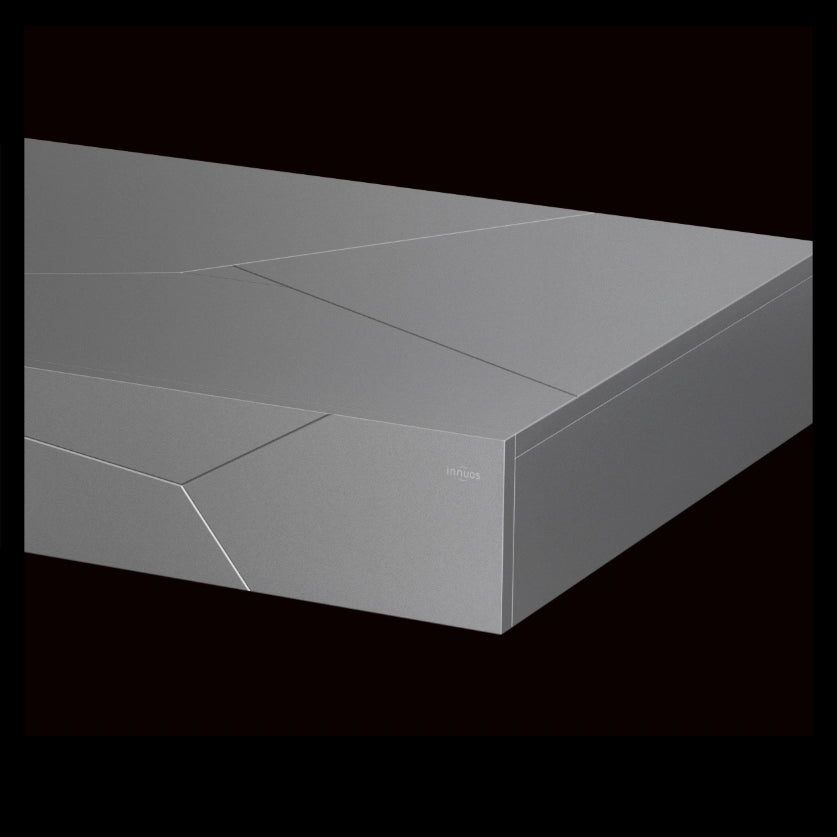

Le châssis en aluminium usiné participe au blindage électromagnétique et au contrôle des vibrations, tout en reprenant le format du STREAM3.
NET3 : FONCTIONNALITÉS ET BÉNÉFICES
Son architecture réunit une carte réseau dédiée, une horloge OCXO, une alimentation linéaire à deux lignes et une connexion fibre SFP.
| Fonctionnalité | Bénéfice |
|---|---|
| Carte WaveNET | Adapte la conception du circuit réseau aux contraintes particulières d’une installation audio. |
| Quatre ports RJ45 Gigabit | Permettent de relier plusieurs appareils compatibles sans limiter le réseau à 100 Mbit/s. |
| Port fibre SFP | Peut rompre la continuité électrique et réduire la circulation des perturbations entre deux segments du réseau. |
| Horloge OCXO de 25 MHz | Fournit une référence temporelle stable directement à proximité de la puce de commutation. |
| Précision annoncée de 3 ppb | Limite les variations de la référence utilisée par le circuit réseau. |
| Alimentation TwinCX | Sépare l’alimentation de l’horloge de celle de la carte WaveNET. |
| Transformateur toroïdal | Fournit une alimentation linéaire intégrée sans recourir à un bloc secteur externe. |
| Microprocesseur arrêté après initialisation | Réduit l’activité électrique inutile pendant le fonctionnement du commutateur. |
| Gestion des ports par Sense | Prévoit l’ajustement individuel de leur vitesse et, par mise à jour, la désactivation des ports inutilisés. |
| Châssis en aluminium usiné | Renforce le blindage électromagnétique et le contrôle mécanique des circuits internes. |
Questions fréquentes sur le NET3
Connexions, rôle de la fibre, alimentation et intégration dans le réseau audio.
À quoi sert le NET3 dans une installation hi-fi ?
Il relie les appareils audio connectés au réseau local au moyen d’une carte, d’une horloge et d’une alimentation conçues pour limiter l’activité électrique autour de la transmission réseau.
Quelle est la différence entre le NET1 et le NET3 ?
Le NET1 reprend une architecture dérivée du PhoenixNET dans un format compact avec alimentation externe. Le NET3 reçoit la carte WaveNET, un port SFP et une alimentation linéaire TwinCX intégrée dans un châssis pleine largeur.
Le port fibre SFP est-il indispensable ?
Non. Le commutateur fonctionne avec ses quatre ports RJ45 Gigabit. La liaison SFP constitue une possibilité supplémentaire pour isoler électriquement deux segments du réseau lorsqu’une installation fibre compatible est prévue.
Faut-il ajouter une alimentation linéaire externe ?
Non. Le NET3 intègre son alimentation linéaire TwinCX, avec deux lignes indépendantes destinées à l’horloge OCXO et à la carte WaveNET. Il se raccorde directement au secteur.
Peut-il être utilisé avec un lecteur réseau d’une autre marque ?
Oui. Ses ports Ethernet respectent le fonctionnement d’un réseau filaire standard. Son format est coordonné au STREAM3, mais son utilisation n’est pas limitée aux sources de la même marque.
NET3 / COMMUTATEUR RÉSEAU AUDIOPHILE
LA MAISON DE LA HI-FI VOUS EN PARLE
INNUOS NET3 : UNE ÉTAPE DÉTERMINANTE DANS LA CONSTRUCTION DU RÉSEAU AUDIO
Le NET3 occupe une position intéressante : il reprend des solutions issues du NazaréNET tout en adoptant le format et la philosophie d’alimentation du STREAM3.
Il ne constitue donc pas seulement un successeur modernisé du PhoenixNET.
Nous retenons en premier lieu la carte WaveNET, conçue spécifiquement autour des contraintes du réseau audio.
L’intérêt de cette démarche réside moins dans la multiplication des fonctions que dans la maîtrise du bruit électrique autour des ports et de leur circuit de traitement.
L’horloge OCXO placée à proximité de la puce de commutation suit la même logique.
Son alimentation séparée et son implantation directe évitent d’ajouter les étages de conversion associés à une référence externe de 10 MHz.
La liaison SFP mérite également d’être considérée lorsque l’installation permet d’exploiter la fibre.
Elle peut rompre la continuité électrique avec le réseau domestique, mais elle suppose de choisir une architecture cohérente et des équipements compatibles aux deux extrémités.
L’Innuos NET3 s’adresse principalement aux systèmes dans lesquels le lecteur réseau, le serveur et le convertisseur justifient un travail approfondi sur leur environnement numérique.
Il serait moins pertinent de le considérer indépendamment de la qualité et de l’organisation du reste de la chaîne.
Son format coordonné au STREAM3 facilite la constitution d’un ensemble homogène, sans rendre cette association obligatoire.
Nous pouvons étudier son intégration dans une installation existante, le choix entre RJ45 et fibre ainsi que la disposition la plus rationnelle des différents appareils réseau.
CARACTÉRISTIQUES PRINCIPALES
NET3 / COMMUTATEUR RÉSEAU AUDIOPHILE
Conception :
• Type : commutateur réseau destiné aux systèmes audio.
• Positionnement : successeur du PhoenixNET.
• Format coordonné au lecteur et serveur STREAM3.
• Carte réseau WaveNET développée en interne.
• Architecture dérivée des travaux réalisés pour le NazaréNET.
• Micrologiciel personnalisé pour un fonctionnement à faible bruit.
• Arrêt du microprocesseur interne après l’initialisation.
• Gestion de la vitesse de chaque port prévue depuis l’application Sense.
• Désactivation des ports inutilisés annoncée par une future mise à jour.
Horloge :
• Type : oscillateur OCXO.
• Fréquence : 25 MHz.
• Précision annoncée : 3 ppb.
• Horloge implantée à proximité de la puce de commutation.
• Absence d’entrée pour une horloge externe de 10 MHz.
• Alimentation dédiée et isolée électriquement.
Réseau :
• 4 × ports Ethernet RJ45.
• Vitesse des ports RJ45 : Gigabit Ethernet.
• 1 × port fibre SFP.
• Isolation galvanique possible par liaison fibre.
• Modules et équipement fibre compatibles nécessaires selon l’installation.
Alimentation :
• Alimentation linéaire interne TwinCX.
• Deux lignes de régulation indépendantes à faible bruit.
• Une ligne dédiée à l’horloge OCXO.
• Une ligne dédiée à la carte WaveNET.
• Transformateur toroïdal à faible impédance.
• Condensateurs Mundorf.
• Tension secteur : 230 V ou 115 V alternatif selon la version.
• 1 × embase secteur IEC.
Châssis :
• Châssis pleine largeur en aluminium usiné CNC.
• Façade en aluminium de 10 mm d’épaisseur.
• Conception asymétrique destinée à limiter les résonances stationnaires.
• Blindage contre les interférences électromagnétiques.
• Pieds amortissants.
• Isolation mécanique du transformateur toroïdal.
• 1 × borne de masse de châssis de 4 mm.
Dimensions et poids :
• Largeur : 420 mm.
• Profondeur : 340 mm.
• Hauteur : 96 mm.
• Poids : 12,6 kg.
Contenu fourni :
• Commutateur NET3.
• Câble secteur de 1,75 m.
• Câble Ethernet de 2 m.
• Guide de démarrage rapide.
