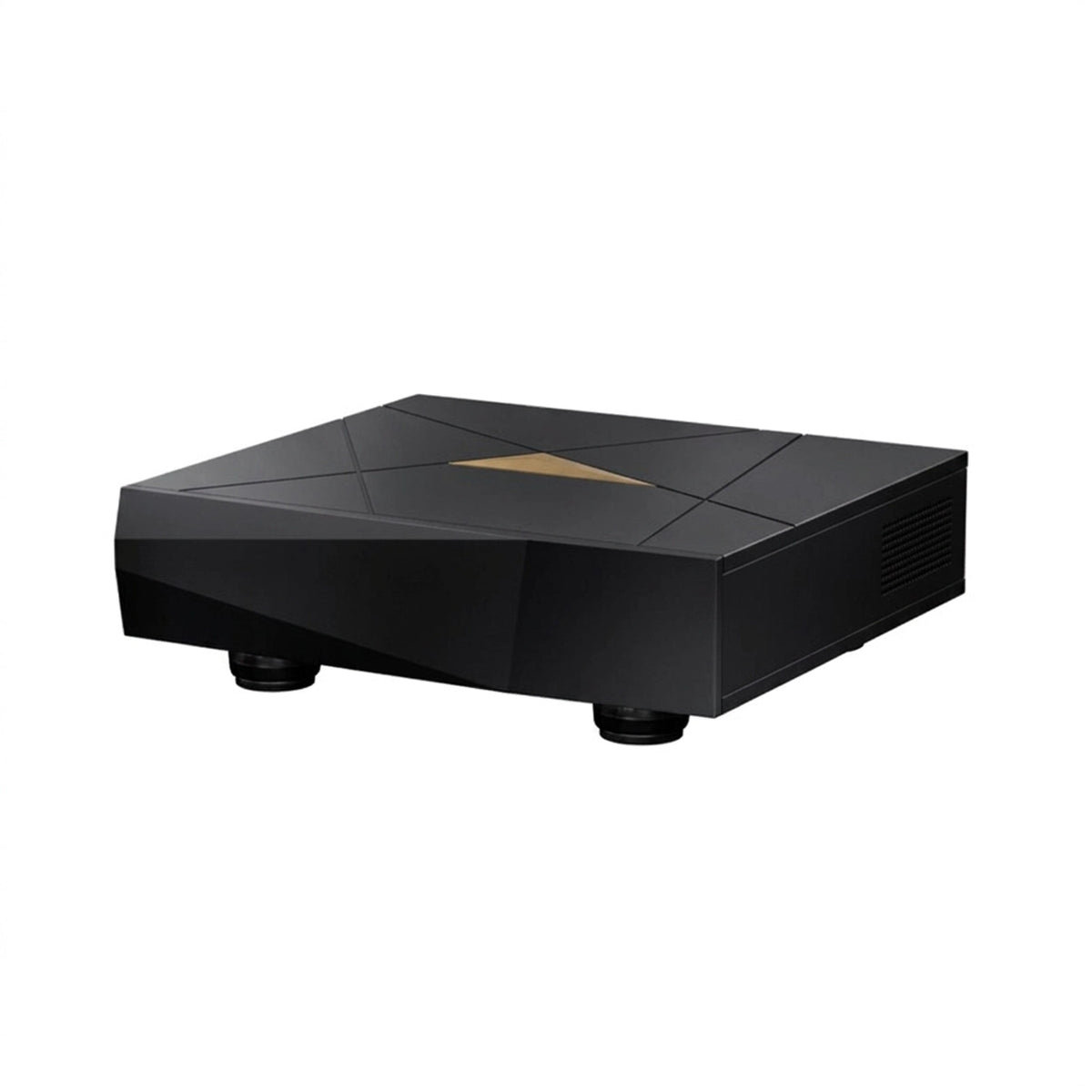

INNUOS NAZARÉNET – COMMUTATEUR RÉSEAU AUDIOPHILE
Marque : INNUOS
- Prix normal
-
23.000,00 € - Prix normal
-
- Prix de vente
-
23.000,00 €
Un réseau mieux isolé avant la source numérique
Le commutateur réseau Innuos NazaréNET associe quatre ports Ethernet Gigabit, une liaison fibre SFP et une horloge OCXO afin de limiter la transmission des perturbations électriques vers le lecteur ou le serveur musical.
Garantie 2 ans
LIVRAISON OFFERTE OU RETRAIT EN BOUTIQUE
Conseils personnalisés
Accompagnement pour l'installation
colis assuré pour le montant de votre achat
Contactez la boutique
Une carte réseau développée spécifiquement pour l’audio

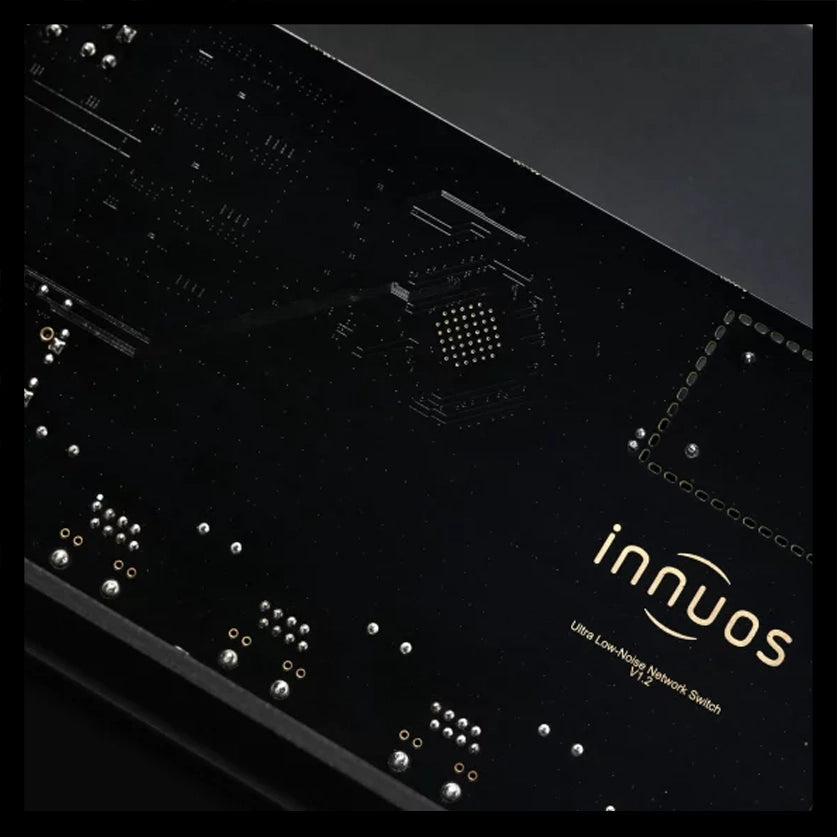

Le NazaréNET repose sur la carte WaveNET, conçue par Innuos pour les systèmes audio plutôt qu’adaptée à partir d’un commutateur informatique conventionnel.
Son implantation et le choix de ses composants cherchent à limiter les interférences électriques au sein du réseau.
Cette architecture distribue séparément le signal d’horloge, les émetteurs-récepteurs analogiques PHY et le contrôleur Ethernet.
Elle vise ainsi à empêcher l’activité numérique de perturber les sections les plus sensibles.
Le commutateur peut prendre place en amont d’un lecteur réseau, d’un serveur musical ou d’une source numérique compatible, indépendamment de la marque des appareils utilisés.
Quatre alimentations isolées autour d’une horloge OCXO
Quatre lignes indépendamment régulées et électriquement isolées alimentent les différentes sections de la carte WaveNET.
Innuos réserve une alimentation à l’horloge OCXO, une autre aux circuits PHY et deux au contrôleur Ethernet.
L’oscillateur OCXO constitue la référence temporelle du commutateur.
Son alimentation dédiée limite les interactions avec les circuits de traitement et stabilise le fonctionnement des interfaces réseau.
Après l’initialisation, le micrologiciel désactive complètement le microprocesseur embarqué.
Cette organisation réduit l’activité électronique inutile pendant la lecture, sans modifier la transmission des données.
Quatre ports RJ45 complétés par une liaison fibre

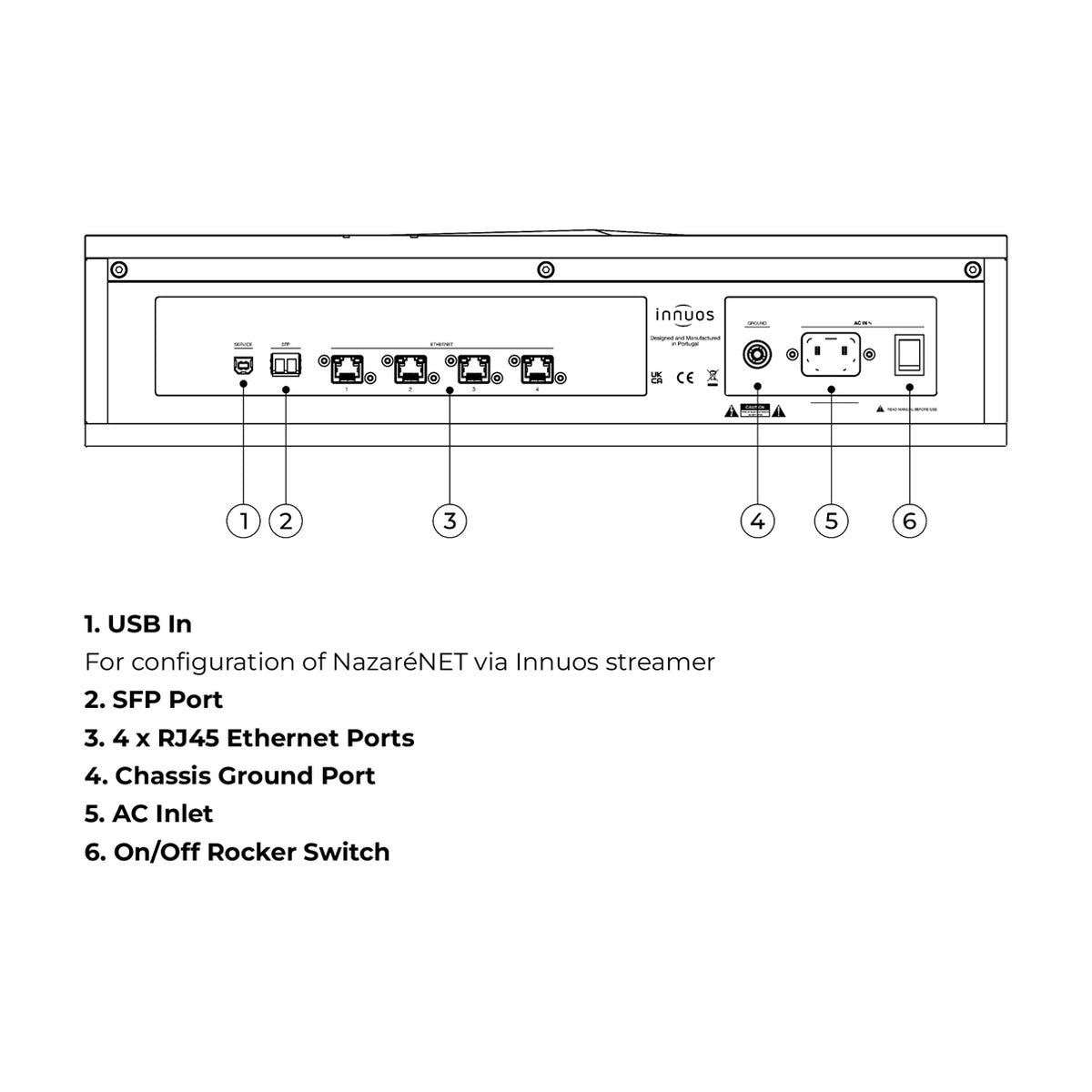

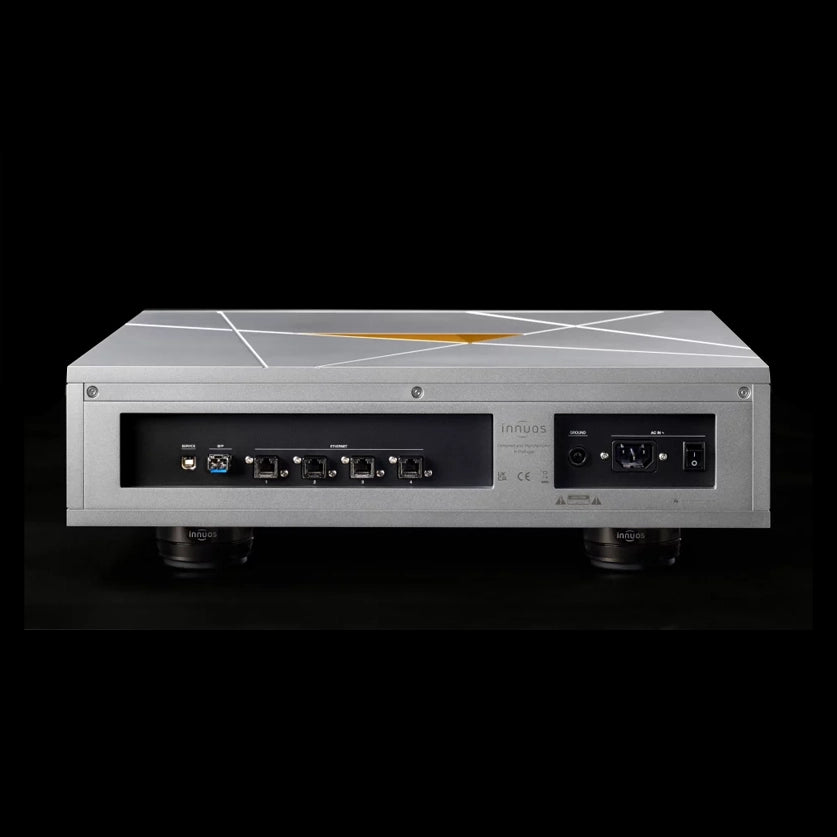

Le panneau arrière réunit quatre ports Ethernet Gigabit RJ45 et un logement SFP équipé d’un module Finisar.
La connexion optique utilise une fibre monomode à 1 310 nm et accepte une distance maximale annoncée de 10 km.
L’interposition d’une fibre supprime la continuité électrique entre les équipements placés de chaque côté de la liaison.
Elle peut notamment isoler le système audio d’un routeur, d’un ordinateur ou d’une partie plus bruyante du réseau domestique.
Cette interface nécessite un équipement, un module et un câble monomode compatibles à son autre extrémité.
La fibre ne remplace ni la connexion Internet ni le réseau local : elle en constitue un segment optique isolé.
Une alimentation et un châssis dimensionnés comme des étages audio

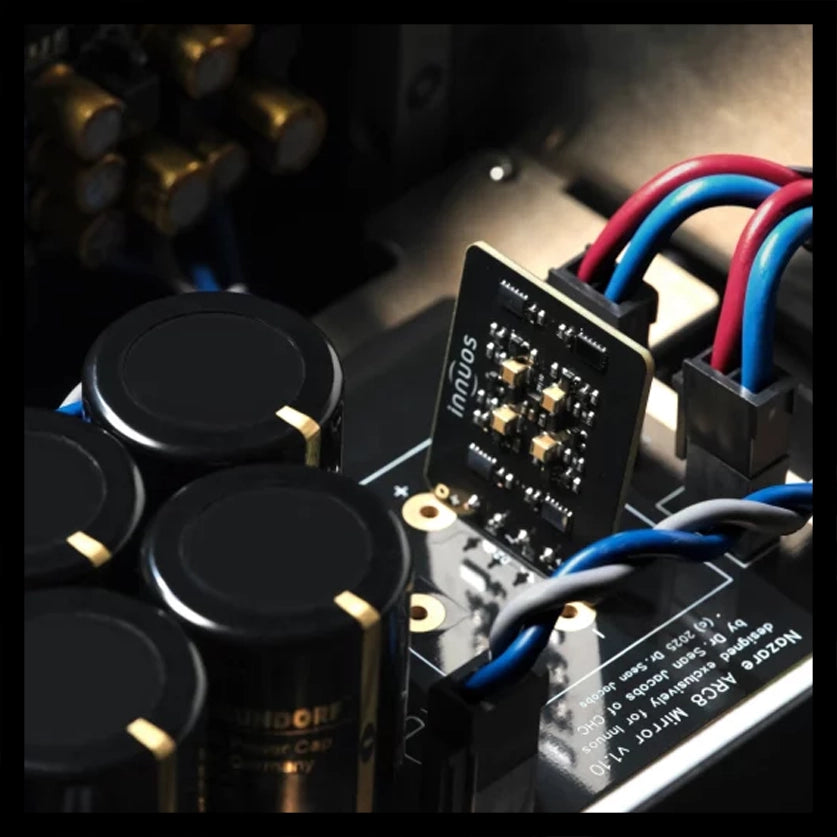

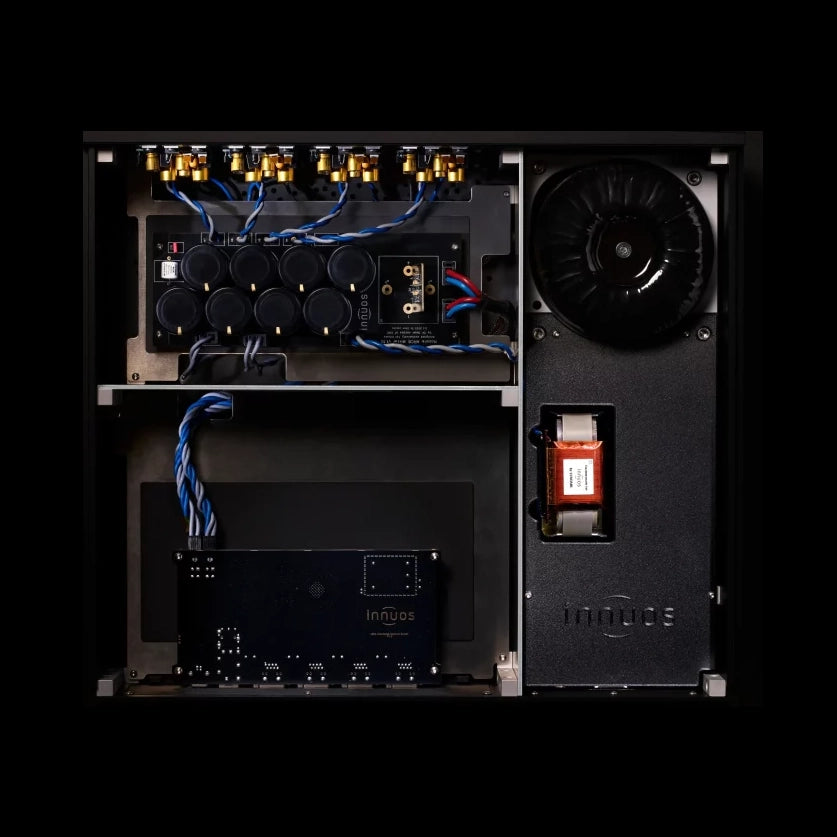

L’alimentation développée par Innuos associe des transformateurs toroïdaux bobinés sur mesure, des inductances Lundahl et des modules de redressement actif GaN-ARC8. Son réservoir de filtrage atteint 376 000 µF.
Quatre modules de régulation DC4 alimentent ensuite les sections concernées.
Des résistances à feuille de précision et un câblage interne sélectionné complètent cette distribution électrique.
Le châssis en aluminium usiné CNC présente des parois de 10 mm, une géométrie asymétrique et un amortissement SmartStack développé avec TONEO.
Des pieds IsoAcoustics adaptés au système participent à son découplage mécanique.
NAZARÉNET : FONCTIONNALITÉS ET BÉNÉFICES
La carte WaveNET, l’horloge OCXO et l’alimentation à quatre régulations agissent sur les principales sources de bruit présentes dans l’infrastructure réseau.
| Fonctionnalité | Bénéfice |
|---|---|
| Carte WaveNET dédiée à l’audio | Évite l’emploi d’une carte réseau standard simplement adaptée à un usage hi-fi. |
| Quatre lignes d’alimentation isolées | Séparent électriquement l’horloge, les circuits PHY et le contrôleur Ethernet. |
| Horloge OCXO | Fournit une référence temporelle stable aux circuits du commutateur. |
| Extinction du microprocesseur après initialisation | Supprime une activité électronique devenue inutile pendant la lecture. |
| Quatre ports RJ45 Gigabit | Permettent de relier plusieurs appareils numériques à proximité du système audio. |
| Port SFP monomode | Autorise une liaison optique sans continuité électrique avec le réseau distant. |
| Modules GaN-ARC8 | Assurent un redressement actif associé à un important réservoir d’énergie. |
| Quatre régulations DC4 | Distribuent une alimentation stable et à faible bruit aux différentes sections. |
| Châssis en aluminium de 10 mm | Forme une structure rigide autour des circuits et de l’alimentation. |
| Amortissement SmartStack | Limite la transmission des vibrations aux composants sensibles. |
Questions fréquentes sur le NazaréNET
Les réponses essentielles concernant son installation, sa liaison fibre et son association avec une source numérique.
À quoi sert un commutateur réseau audiophile ?
Il organise les connexions Ethernet du système tout en cherchant à limiter le bruit électrique transmis aux lecteurs et serveurs musicaux. Il ne modifie pas les fichiers audio et ne remplace pas le routeur Internet.
Le NazaréNET fonctionne-t-il uniquement avec un serveur de la marque ?
Non. Innuos le destine également aux sources numériques hautes performances d’autres marques, dès lors qu’elles disposent d’une connexion Ethernet compatible.
À quoi sert le port fibre SFP ?
La fibre transmet les données sans continuité électrique entre les deux équipements. Elle peut ainsi isoler le système audio d’une autre partie du réseau et des perturbations qu’elle transporte.
Peut-on brancher directement une fibre venant de l’opérateur ?
Pas nécessairement. Le port utilise un module SFP monomode à 1 310 nm et doit être relié à une interface réseau compatible. Il ne remplace pas automatiquement l’ONT ou la box de l’opérateur.
Que pourra contrôler l’application Sense ?
Le constructeur annonce, par une future mise à jour du micrologiciel, la gestion individuelle de la vitesse des ports et la possibilité de désactiver ceux qui ne sont pas utilisés.
INNUOS NAZARÉNET / COMMUTATEUR RÉSEAU AUDIOPHILE
LA MAISON DE LA HI-FI VOUS EN PARLE
INNUOS NAZARÉNET / TRAITER LE RÉSEAU COMME UN MAILLON AUDIO
Le NazaréNET pousse très loin une idée souvent abordée plus simplement : le réseau transporte des données sans erreur, mais les appareils qui l’accompagnent peuvent aussi véhiculer du bruit électrique vers une source audio.
Nous retenons surtout la cohérence de sa conception.
La carte WaveNET, l’horloge OCXO et les quatre alimentations isolées ont été développées comme un ensemble, plutôt que réunies autour d’un commutateur informatique légèrement modifié.
La possibilité d’intercaler une liaison fibre monomode apporte une réponse concrète lorsqu’une isolation galvanique est recherchée entre le routeur et le système.
Les quatre ports RJ45 permettent parallèlement de raccorder plusieurs appareils numériques à proximité de l’installation.
L’ampleur de l’alimentation et du châssis positionne clairement cet appareil au sommet de la gamme.
Son intérêt doit donc être considéré dans un système numérique déjà exigeant, dont le lecteur, le convertisseur, l’amplification et les enceintes sont suffisamment révélateurs.
Ce commutateur ne remplace pas une architecture réseau correctement configurée.
Il faut notamment prévoir les modules SFP, la fibre et l’équipement distant compatibles si l’entrée optique doit être exploitée.
Le NazaréNET s’adresse ainsi aux installations dans lesquelles le traitement du réseau constitue une étape d’optimisation à part entière.
La Maison de la Hi-Fi peut étudier son intégration, le parcours de la fibre et la cohérence de l’investissement avec les autres éléments du système.
CARACTÉRISTIQUES PRINCIPALES
NAZARÉNET / COMMUTATEUR RÉSEAU AUDIOPHILE
Conception :
- Type : commutateur Ethernet destiné aux systèmes audio.
- Positionnement : modèle de référence de la gamme réseau.
- Architecture fondée sur la carte WaveNET.
- Carte développée spécifiquement pour les applications audio.
- Micrologiciel conçu sur mesure.
- Microprocesseur désactivé après l’initialisation du système.
- Compatibilité avec les lecteurs réseau et serveurs musicaux disposant d’une interface Ethernet.
Carte réseau et horloge :
- Horloge OCXO de haute précision.
- Alimentation dédiée et isolée pour l’horloge.
- Quatre lignes d’alimentation indépendamment régulées.
- Isolation électrique entre les différentes lignes.
- Une ligne réservée à l’horloge OCXO.
- Une ligne réservée aux émetteurs-récepteurs analogiques PHY.
- Deux lignes réservées au contrôleur
- Ethernet numérique.
Connectivité réseau :
- 4 × ports Ethernet Gigabit RJ45.
- 1 × logement SFP.
- Module SFP Finisar fourni selon les données constructeur.
- Fibre compatible : monomode.
- Longueur d’onde : 1 310 nm.
- Distance maximale annoncée : 10 km.
- Liaison fibre permettant de supprimer la continuité électrique entre les équipements.
Alimentation :
- Transformateurs toroïdaux de haute précision bobinés sur mesure.
- Inductances Lundahl réalisées sur mesure.
- Modules de redressement actif GaN-ARC8.
- Technologie de redressement fondée sur le nitrure de gallium.
- Modules développés avec le Dr Sean Jacobs.
- Capacité totale de stockage d’énergie : 376 000 µF.
- 4 × modules de régulation DC4.
- Résistances à feuille de haute précision.
- Câblage interne sélectionné.
- Alimentation secteur : 230 V ou 115 V selon la version.
- Embase secteur : IEC C13.
Châssis et découplage :
- Châssis en aluminium usiné CNC.
- Épaisseur annoncée : 10 mm.
- Construction asymétrique destinée à limiter les ondes stationnaires et les résonances.
- Système d’amortissement SmartStack.
- SmartStack développé en collaboration avec TONEO.
- Pieds d’isolation IsoAcoustics adaptés au système.
Commande : - Compatibilité annoncée avec l’application Sense par mise à jour du micrologiciel.
- Gestion individuelle de la vitesse des ports annoncée pour une future mise à jour.
- Désactivation individuelle des ports annoncée pour une future mise à jour.
Dimensions et poids :
- Largeur : 480 mm.
- Profondeur officielle actuelle : 430 mm.
- Hauteur : 150 mm.
- Poids : 28 kg.
Contenu de l’emballage : - Commutateur NazaréNET.
- Câble secteur de 1,75 m.
- Câble Ethernet de 2 m.
- Guide de démarrage rapide.
- 2 × fusibles de rechange.
