QUAD ESL 2812X – ENCEINTE ÉLECTROSTATIQUE À QUATRE PANNEAUX
Marque : QUAD
- Prix normal
-
13.899,00 € - Prix normal
-
- Prix de vente
-
13.899,00 €
Quatre panneaux pour une écoute plus naturelle
L’enceinte électrostatique Quad ESL 2812X réunit transparence, précision des transitoires et image stéréo stable dans un format plus compact que la 2912X.
Garantie 2 ans
LIVRAISON OFFERTE OU RETRAIT EN BOUTIQUE
Disponibilité et délai sur demande
Quatre panneaux pour restituer le signal sans cône dynamique
L’enceinte électrostatique Quad ESL 2812X utilise quatre éléments assemblés dans une surface rayonnante de grande dimension.
Chaque panneau contient une membrane en Mylar extrêmement fine, suspendue entre deux stators métalliques perforés.
Cette membrane reçoit une charge continue supérieure à 5,2 kV.
Le signal envoyé aux stators crée un champ électrique alternatif qui attire et repousse le diaphragme afin de convertir les variations musicales en mouvement.
Sa masse très faible lui permet de réagir rapidement aux transitoires sans l’inertie d’un cône, d’une suspension et d’une bobine mobile.
La commande répartie sur toute sa surface contribue également à limiter les déformations mécaniques.
Cette enceinte électrostatique partage ses panneaux de médium et d’aigu avec la 2912X, mais les réunit dans un format plus compact.
Elle privilégie ainsi la transparence, la précision et le naturel tout en réduisant son emprise verticale.
Une source ponctuelle construite par retards progressifs
L’enceinte électrostatique reprend le principe de source ponctuelle développé par Quad pour l’ESL-63.
Les électrodes sont organisées en anneaux concentriques afin de contrôler la manière dont le signal se propage sur le panneau.
Une ligne à retard alimente progressivement les anneaux extérieurs des stators.
Le front d’onde semble ainsi provenir d’un point déterminé dans l’espace plutôt que de l’ensemble de la surface rayonnante.
Cette organisation vise à préciser la position des voix et des instruments, mais aussi à structurer la profondeur de la scène.

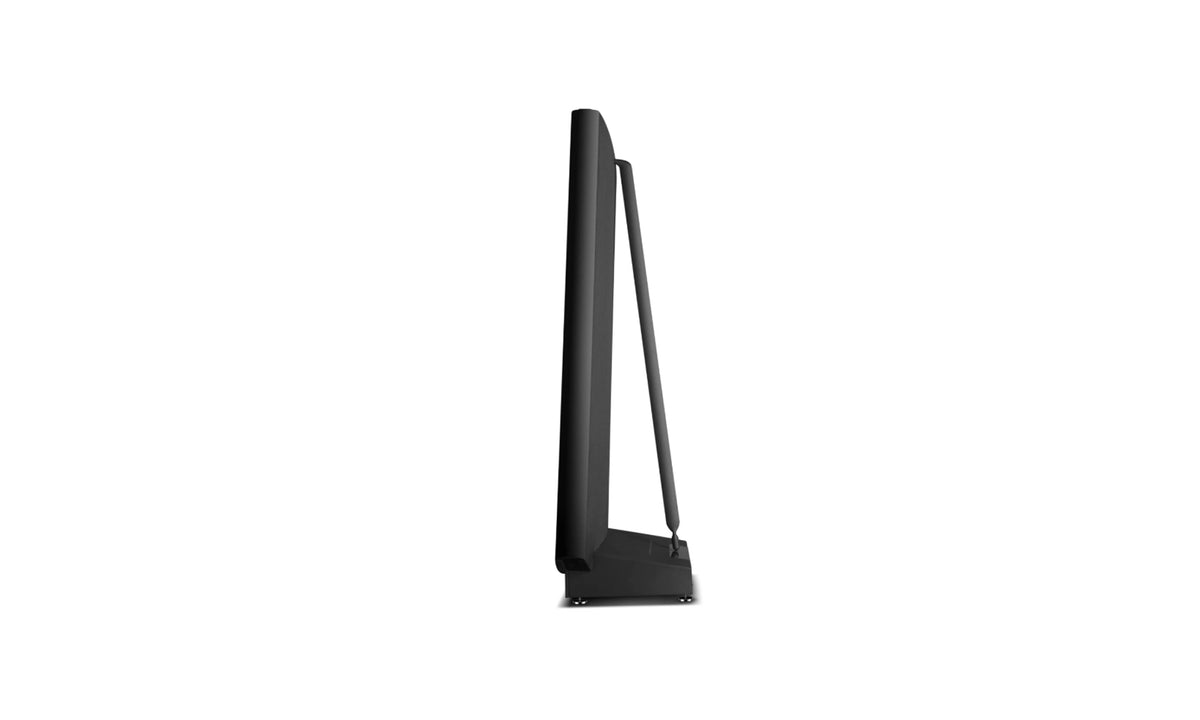

L’inclinaison fixe de 3° maintient parallèlement une géométrie identique entre les deux panneaux.
Le fonctionnement dipolaire diffuse le son vers l’avant et vers l’arrière.
Le recul par rapport au mur arrière, l’écartement et l’orientation doivent donc être réglés en fonction de la pièce et de la position d’écoute.
Une électronique réorganisée autour de la haute tension
L’enceinte électrostatique adopte une nouvelle organisation interne séparant les fonctions autrefois réunies sur un même circuit.
Le multiplicateur haute tension, le contrôle et la protection ainsi que le signal basse tension occupent désormais des modules distincts.
L’éloignement du multiplicateur de 5,25 kV par rapport aux circuits sensibles réduit les champs électriques parasites et les interactions internes.
Cette séparation vise à améliorer la stabilité, le niveau de bruit et la restitution des informations de faible amplitude.
Le module de protection contrôle la haute tension et détecte les arcs ou les surcharges.
Une coupure instantanée intervient en cas d’anomalie afin de préserver les panneaux et de limiter la distorsion provoquée par un niveau d’entrée excessif.
Quad emploie également des transformateurs audio fabriqués au Royaume-Uni selon ses propres spécifications.
Leur bande passante étendue vise à améliorer la dynamique, les attaques transitoires et la linéarité dans le médium et l’aigu.
Un format plus compact qui ne dispense pas d’une installation précise
L’enceinte électrostatique mesure 107 cm de hauteur, contre 147 cm pour la 2912X, tout en conservant une largeur de 69 cm.
Son poids de 35 kg par unité et son châssis composite en aluminium et en acier assurent la stabilité des quatre éléments rayonnants.
La sensibilité atteint 86 dB pour 2,83 V à un mètre.
L’impédance nominale est de 8 ohms, avec une variation comprise entre 4 et 15 ohms qui demande un amplificateur stable sur cette plage de charge.
Quad ne communique pas de puissance recommandée en watts.
Le constructeur indique une tension continue maximale de 10 V RMS, une crête de programme de 40 V pour une sortie non déformée et une crête admissible de 55 V.
Chaque panneau doit également être raccordé au secteur pour produire sa tension de polarisation.
Cette alimentation consomme 8 W et ne remplace pas l’amplificateur, qui reste chargé de transmettre le signal musical.
QUAD ESL 2812X : FONCTIONNALITÉS ET BÉNÉFICES
Cette enceinte électrostatique associe quatre panneaux, une diffusion dipolaire et une architecture de source ponctuelle dans un format moins imposant que celui de la 2912X.
| Fonctionnalité clé | Bénéfice principal |
|---|---|
| Quatre panneaux électrostatiques | Réduisent l’encombrement par rapport aux six panneaux de la 2912X. |
| Diaphragme en Mylar | Suit rapidement les transitoires grâce à une masse mobile très faible. |
| Commande uniforme de la membrane | Limite les déformations mécaniques d’un haut-parleur conventionnel. |
| Diffusion dipolaire | Développe une scène ouverte lorsque les panneaux sont bien positionnés. |
| Anneaux concentriques | Organisent le rayonnement afin de simuler une source ponctuelle. |
| Ligne à retard progressive | Stabilise la position des voix et des instruments dans l’espace. |
| Circuits électroniques séparés | Réduisent les interactions entre haute tension et signal audio. |
| Transformateurs audio britanniques | Renforcent la dynamique et l’extension du médium et de l’aigu. |
| Protection contre les surcharges | Surveille les arcs et interrompt le fonctionnement en cas d’anomalie. |
| Châssis aluminium et acier | Stabilise les panneaux et améliore la rigidité mécanique. |
| Inclinaison fixe de 3° | Maintient une géométrie de diffusion constante entre les deux unités. |
| Hauteur de 107 cm | Facilite l’intégration visuelle par rapport à la 2912X. |
| Faible distorsion | Préserve les timbres et les informations de faible niveau. |
| Finition noire mate | Réduit les reflets visuels produits par les surfaces des panneaux. |
Questions fréquentes sur la Quad ESL 2812X
Comment fonctionne l’enceinte électrostatique Quad ESL 2812X ?
Quelle différence existe-t-il entre les Quad ESL 2812X et 2912X ?
Quel amplificateur faut-il associer aux Quad ESL 2812X ?
À quelle distance du mur faut-il placer les ESL 2812X ?
Les Quad ESL 2812X doivent-elles être branchées au secteur ?
PANNEAUX ÉLECTROSTATIQUE ESL 2812X / QUAD
LA MAISON DE LA HI-FI VOUS EN PARLE
Avec ses quatre panneaux et ses 107 cm de hauteur, la Quad ESL 2812X transpose l’essentiel de la technologie du modèle 2912X dans des proportions plus faciles à intégrer.
Elle conserve les panneaux de médium et d’aigu de la référence supérieure, tout en réduisant son emprise visuelle et son poids.
Nous retenons la cohérence entre le diaphragme en Mylar, les anneaux concentriques et la ligne à retard.
Cette architecture travaille autant sur la rapidité du signal que sur la stabilité et la profondeur de l’image stéréo.
La série X apporte aussi des évolutions internes concrètes : circuits haute et basse tension séparés, nouvelle protection, transformateurs audio britanniques et tissu de grille acoustiquement plus transparent.
La 2812X ne doit cependant pas être choisie uniquement pour son encombrement réduit.
Son rayonnement dipolaire demande du recul, un positionnement précis et un amplificateur capable de rester stable face à une impédance descendant à 4 ohms.
CARACTÉRISTIQUES PRINCIPALES
QUAD ESL 2812X / ENCEINTES PANNEAUX ÉLECTROSTATIQUES
Conception :
• Type : enceinte électrostatique dipolaire sur pied.
• Quatre éléments électrostatiques par unité.
• Membranes de commande électrostatiques multiples.
• Diaphragme en film de Mylar.
• Film recouvert d’un matériau conducteur à haute résistance.
• Diaphragme placé entre deux stators métalliques perforés.
• Tension de polarisation : environ 5,25 kV.
• Inclinaison fixe : 3°.
• Finition noire mate à faible réflexion.
• Tissu de grille à transparence acoustique améliorée.
• Éclairage inférieur par halo LED selon la configuration.
Rayonnement et traitement temporel :
• Fonctionnement dipolaire.
• Source ponctuelle par anneaux concentriques.
• Ligne à retard progressive.
• Alimentation temporelle différenciée des anneaux extérieurs.
• Panneaux de médium et d’aigu partagés avec l’ESL 2912X.
Architecture électronique :
• Module multiplicateur haute tension indépendant.
• Module de contrôle et de protection indépendant.
• Module de signal audio basse tension indépendant.
• Circuit de redressement et de limitation.
• Séparation physique des circuits haute tension et basse tension.
• Surveillance de la haute tension.
• Détection des arcs et des surcharges.
• Coupure instantanée en cas d’anomalie.
• Indicateurs LED visuels.
• Transformateurs audio fabriqués au Royaume-Uni.
• Transformateurs réalisés selon les spécifications de Quad.
Châssis :
• Structure composite en aluminium et en acier lourd.
• Socle intégrant les circuits électroniques.
• Inclinaison fixe de 3°.
• Format moins haut et moins lourd que celui de l’ESL 2912X.
Performances :
• Sortie maximale : 2 N/m² à 2 m sur l’axe.
• Sensibilité : 1,5 mbar par volt à 1 m.
• Sensibilité équivalente : 86 dB pour 2,83 V RMS.
• Impédance nominale : 8 Ω.
• Variation d’impédance : 4 à 15 Ω.
• Réponse en fréquence à −6 dB : 37 Hz à 21 kHz.
• Réponse en fréquence utilisable : 33 Hz à 23 kHz.
• Distorsion au-dessus de 1 kHz : inférieure à 0,15 % à 100 dB et 1 m.
• Distorsion au-dessus de 100 Hz : inférieure à 0,5 % à 100 dB et 1 m.
• Distorsion au-dessus de 50 Hz : inférieure à 1 % à 100 dB et 1 m.
Limites d’entrée :
• Tension d’entrée continue maximale : 10 V RMS.
• Crête de programme pour une sortie sans distorsion : 40 V.
• Crête d’entrée maximale admissible : 55 V.
• Aucune plage de puissance recommandée en watts communiquée par Quad.
Alimentation :
• Entrée secteur : 220 à 240 V ou 100 à 120 V AC.
• Fusible pour 200 à 240 V : 100 mA temporisé.
• Fusible pour 100 à 120 V : 200 mA temporisé.
• Consommation électrique : 8 W par unité.
• Alimentation secteur utilisée pour la polarisation électrostatique.
Dimensions et poids :
• Hauteur : 1070 mm.
• Largeur : 690 mm.
• Profondeur : 380 mm.
• Poids net : 35 kg par unité.
• Vendues par paire.
